生料立磨回轉下料器

一、簡介生料立磨回轉下料器(回轉卸料器)是我公司專門為水泥廠生料入磨設計生產的定量給料以及作為正壓或負壓輸送系統中的鎖風喂料裝置。生料立磨回轉下料器其結構簡單，性

一、生料立磨回轉下料器簡介

生料立磨回轉下料器(回轉卸料器)是我公司專門為水泥廠生料入磨設計生產的定量給料以及作為正壓或負壓輸送系統中的鎖風喂料裝置。生料立磨回轉下料器其結構簡單，性能可靠，密封性能好，有可以更換的抗磨內襯及檢查門，其結構特點規定能夠解決入磨物料不因有粒度而卡死的問題。生料立磨回轉下料器在*內外的長期使用中凸顯本設備的特點——外型尺寸較小，容易推廣使用。

二、生料立磨回轉下料器結構特點

生料立磨回轉下料器的結構是回轉葉輪、殼體、驅動裝置等，回轉葉輪上都焊有耐磨板從而提高了葉輪的使用壽命；回轉卸料器的入料口中心距和殼體中心線有一定的偏差，是為了適用于顆粒較大的物料的進入。

生料立磨回轉下料器的殼體內襯大都裝有抗磨層；葉輪是由兩端軸承支承，可以保證葉輪和殼體之間的間隙均勻；由于入料溫度較高，葉輪與殼體之間留有相應的間隙。兩端密封是用石棉盤根密封、方式簡單、密封性好，容易操作及更換。

生料立磨回轉下料器都備有熱風通道，當入料濕度大時，葉輪底可能粘有一定厚度的粉狀物料，這時就應該通此溫度較高的氣體，使其底部的物料干燥，不易粘接在葉輪底部，不會影響給料量，不用時把進出風口盲死。 φ1800mm以上的給料機在殼體一側開一到二個開放檢查門，必要時可能打開，檢查內部情況和更換此面的抗磨層，及葉輪上的抗磨層。并且設有檢查孔、平時當雜物進入葉輪或發生堵料及其它事故影響給料機正常運轉時，可以打開檢修門進行清理，或是觀察其具體情況，還可以觀察入料情況，本設備斗容量一般在30-50%之間，不能過多的入料，入料情況和通過本設備葉輪回轉速度來控制。速度越快每斗進料量越少，速度越慢每斗進料量越多，控制不能大于30-50%，斗進料量大于50%容易出現卡死，使得驅動裝置受損。

注意葉輪旋轉方向，要向標出的方向轉動不能反方向給料，否則會出現卡死現象，葉輪過載或葉輪出現異常，需要需方按裝電機保護裝置（即過載保護），軸末端應該設有接近開關，通過葉輪轉動情況發出信號，對葉輪給料機的運轉情況進行監控。

三、生料立磨回轉下料器技術性能

目前我們對生料磨入料給料機大體設計三個尺寸檔，根據需要設計有：MT600、MT800、MT1000、MT1200、MT1400、MT1600、MT1800、MT2000等，給料能力由80 t/h—650 t/h，轉數由0-27轉/分，均采用扭矩力大，體積較小的變頻調速減速機。

當初起給料時，一定要從中間轉速開始給料，轉數過快，斗容量不能達到30%時，給料量不夠；轉數過慢，斗容量充滿會出現卡死現象。掌握具體情況找出一個客觀的轉速，從而達到自己需要的給料量。例如：轉數是9轉/分，那么入料開始轉數可從5—7轉/分，調度到相應用的給料度，不要從*慢開始。

參數\規格	600×600㎜	800×800㎜	1000×1000㎜	1200×1200㎜	1400×1400㎜（少采用）	1600×1600㎜	1800×1800㎜
密度（t/m3）	1.1—1.4	1.1—1.4	1.1—1.4	1.1—1.4	1.1—1.4	1.1—1.4	1.1—1.4
顆粒度(㎜)	0—60	0—80	0—100	0—100	0—120	0—120	0—120
水份(%)及流動性	4—10、差	4—10、差	4—10、差	4—10、差	4—10、差	4—10、差	4—10、差
適用喂料能力(t/h)	30—70	100—120	130—180	200—300	250—350	300—400	380—560
磨內負壓	-60～-80	-60～-80	-60～-80	-60～-80	-60～-80	-60～-80	-60～-80
轉子直徑(㎜)	φ600	φ800	φ1000	φ1200	φ1400	φ1600	φ1800
設備H×L(㎜)	900×1700	1100×1900	1400×2200	1600×2500	1900×2900	2000×3100	2300×3400
進料口尺寸 (a×b㎜)	300×600	415×800	450×900	600×1210	650×1430	650×1630	785×1830
出料口尺寸 (c×d㎜)	600×600	800×800	800×900	800×1210	1200×1430	1200×1630	1210×1810
設計*小能力(t/h)	30	100	130	200	250	300	380
轉子轉速(r/min)	0—20	0—20	0—13	0—12	0—7.8	0—7.8	0—6.7
填充比例(%)	33—50	33—50	33—50	33—50	33—50	33—50	33—50
轉子端部線速度(m/s)	0.63	0.84	0.68	0.75	0.57	0.65	0.63
減速機型號	GKAF107-V7.5-4P -73.3-M1-B-0	GKAF107-V7.5-4P -73.3-M1-B-0	GKAF127-V11-4P -109-M1-B-0	GKAF127-V11-4P -122-M1-B-0	GKAF157-V11-6P -123-M1-B-0	GKAF157-V11-6P -123-M1-B-0	GKAF167-V15-6P -135-M1-B-0
電機功率	7.5	7.5	11	11	11	11	15
電壓/頻率(v/Hz)	380/0—50	380/0—50	380/0—50	380/0—50	380/0—50	380/0—50	380/0—50
電機轉速(r/min)	1450	1450	1450	1450	960	960	960

上一篇：沒有了
下一篇：防卡星型卸料器

您或許感興趣：

PLC控制柜

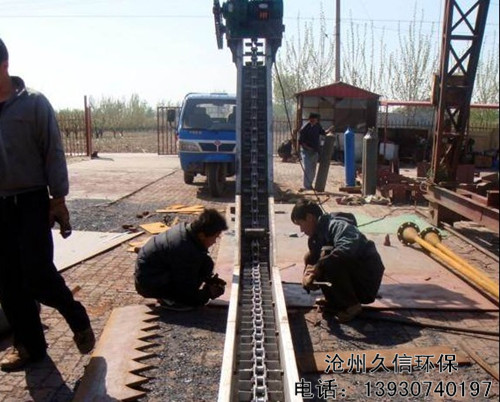

不銹鋼刮板輸送機
