速連式電磁脈沖閥

速連式電磁脈沖閥是在Z*直角電磁脈沖閥基礎上改進的新品種,又稱速聯脈沖閥,速連式電磁脈沖閥具有靈敏度高、排氣量大、工作穩定的性能，而且具有安裝、使用、維修方便的特點。速連式電磁脈沖閥，是在Z型直角電磁脈沖閥基礎上改進的新品種。

速連式電磁脈沖閥工作原理:

速連式電磁脈沖閥膜片把電磁脈沖閥分成前、后二個氣室，當接通壓縮空氣時，壓縮空氣通過節流孔進入后氣室，此時后氣室壓力將膜片組件緊貼閥的輸出口，電磁脈沖閥處于“關閉”狀態。速連式電磁脈沖閥脈沖噴吹控制儀的電信號使電磁脈沖閥銜鐵后移，閥后氣室放氣孔打開，后氣室迅速失壓，膜片組件后移，壓縮空氣通過閥輸出口噴吹，電磁脈沖閥處于“開啟”狀態。 脈沖噴吹控制儀電信號消失，電磁脈沖閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜片組件緊貼閥的輸出口，電磁脈沖閥又處于“關閉”狀態。

DMF-ZM型速連式電磁脈沖閥型號規格表 (mm)

型號	接口		A	B	C	D	E
	口徑	連接螺紋
DMF-ZM-20	20	G3/4〞	119	168	79	57	80
DMF-ZM-25	25	G1〞	140	192	92	77	96
DMF-ZM-40S	40	G11/2〞	166	242	110	88	112

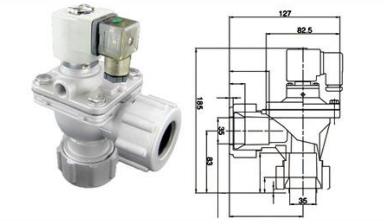

	型號規格	TMF-ZM-20DD	配套膜片
	公制	φ20
	進出口尺寸	G3/4"
	噴吹面積	3.5~6
	電壓	110V/220V/24V
	重量	0.9kg
	膜片數量	1
